Comment installer une prise électrique : le guide complet pas à pas

Installer une prise électrique : les étapes pas-à-pas

Raccorder une prise neuve suit un ordre précis. Chaque geste compte, du couper le courant jusqu’à la plaque de finition. Voici la marche à suivre, dans l’ordre.

• Couper le courant au disjoncteur : coupez le disjoncteur général avant toute intervention.
• Dénuder 12 mm chaque fil : dénudez 12 mm de gaine sur la phase, le neutre et la terre.
• Raccorder phase, neutre et terre : phase sur borne rouge, neutre sur borne bleue, terre sur borne verte.
• Visser la prise dans la boîte : fixez le mécanisme avec un niveau à bulle pour vérifier l’horizontalité.
• Clipser la plaque de finition : posez la plaque après avoir coupé puis remis le courant.

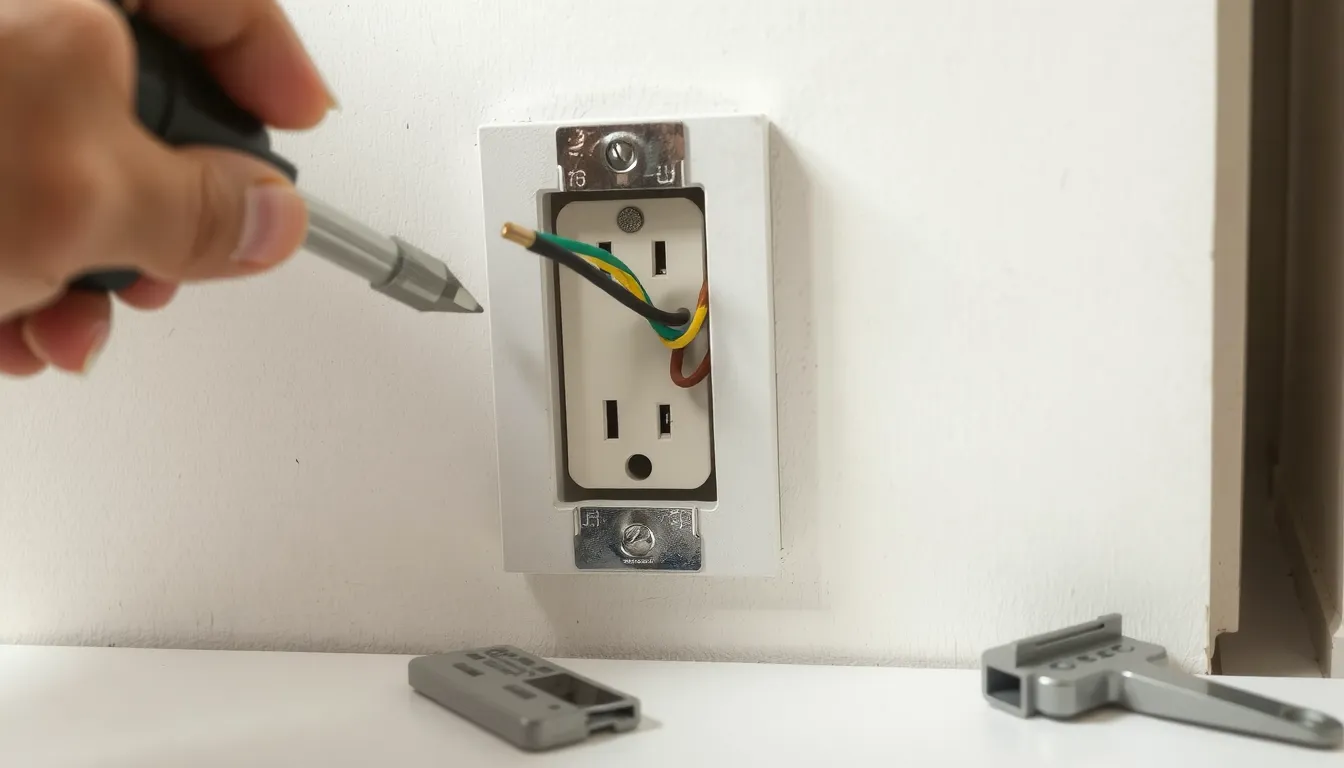

Le raccordement des trois bornes

Chaque borne a sa couleur et son rôle. Le neutre (fil bleu) se visse sur la borne bleue. La terre (fil jaune et vert) va sur la borne verte. La phase, de couleur libre (ni bleu ni jaune-vert), se connecte à la borne rouge. Serrez chaque vis sans forcer pour ne pas casser le fil.

Vérifier et refermer

Avant de clipser, contrôlez l’horizontalité au niveau à bulle : une prise de travers se voit immédiatement. Vérifiez aussi qu’aucun fil nu ne dépasse de la borne. Rétablissez ensuite le courant au disjoncteur, puis testez la prise avec un petit appareil. Si tout fonctionne, clippez la plaque de finition.

Matériel et outils nécessaires pour installer une prise

Les composants électriques indispensables

• Prise de courant avec terre : obligatoire pour tout circuit neuf
• Trois fils 1,5 mm² : section minimale pour un circuit 16 A
• Boîte d’encastrement 40 mm : profondeur minimale exigée

Ces trois éléments forment la base de toute installation. La prise de courant avec terre est aujourd’hui la norme : elle évacue les courants de fuite vers le sol et protège l’utilisateur en cas de défaut d’isolement. Les fils doivent présenter une section de 1,5 mm² minimum pour un circuit protégé par un disjoncteur 16 A, qui autorise au maximum 8 prises de courant sur une même ligne.

La boîte d’encastrement, quant à elle, doit offrir une profondeur d’au moins 40 mm. Ce volume est nécessaire pour loger proprement les conducteurs pliés et la mécanique de la prise sans les comprimer. Un espace trop faible risque d’abîmer l’isolant des fils au moment du vissage.

Les outils du bricoleur pour la pose

Pour mener la pose à bien, quelques outils simples suffisent. Le tournevis, idéalement isolé et de taille adaptée aux bornes de la prise, sert à serrer les vis de connexion. Le niveau à bulle garantit que la boîte et la plaque restent parfaitement horizontales, un détail esthétique qui évite de repercer en cas d’erreur.

Prévoyez aussi une pince à dénuder pour retirer la gaine sur 12 mm de longueur, un cutter pour ajuster la plaque de plâtre ou le mur, et une pince coupante pour recouper les fils à la bonne longueur. Un testeur de tension ou un multimètre reste indispensable pour vérifier l’absence de courant avant toute manipulation, une étape abordée plus loin dans ce guide.

Enfin, un crayon de papier et un mètre ruban vous aideront à tracer l’emplacement de la boîte au bon endroit, en respectant les hauteurs réglementaires fixées par la norme NF C 15-100.

Sécurité : couper le courant et vérifier l’absence de tension

Avant toute intervention, coupez le courant au disjoncteur général, puis abaissez également le disjoncteur différentiel. Cette double coupure garantit qu’aucun circuit voisin ne reste alimenté pendant que vous travaillez.

Il est formellement interdit d’intervenir sous tension, même pour un simple raccordement. Si vous repiquez sur un circuit existant protégé par un disjoncteur 16 A, coupez précisément ce circuit, puis vérifiez avec un testeur de tension ou un multimètre que les fils sont bien morts. Contrôlez chaque conducteur, phase, neutre et terre, avant de les toucher.

Un point de vigilance essentiel : le disjoncteur général coupe l’alimentation principale, mais certains circuits peuvent rester actifs s’ils sont mal repérés. Ne vous fiez jamais uniquement à l’étiquette du tableau. Vérifiez toujours l’absence de tension directement au niveau des bornes de la prise ou des fils à raccorder. Ce réflexe prend quelques secondes et écarte tout risque d’électrisation.

Installer une prise encastrée : pose de la boîte d’encastrement

La pose encastrée reste le mode le plus utilisé en rénovation comme en construction neuve. La prise disparaît dans l’épaisseur du mur, seule la plaque affleure. Cette finition propre impose toutefois de préparer un logement pour la boîte d’encastrement avant tout raccordement.

Cette boîte doit offrir une profondeur minimale de 40 mm. En dessous, les fils et les bornes ne trouvent pas leur place, et le mécanisme force au moment du clipsage. Vérifiez systématiquement cette cote sur l’emballage avant l’achat.

Les quatre étapes de la pose

• Tracer l’emplacement au crayon sur le mur, en contrôlant l’horizontalité au niveau à bulle.
• Percer aux dimensions de la boîte : un trou légèrement plus large que le diamètre du boîtier.
• Loger la boîte dans l’épaisseur du mur, jusqu’à affleurement avec la surface.
• Tirer les fils jusqu’à la boîte : les trois conducteurs doivent dépasser d’une dizaine de centimètres pour travailler à l’aise.

Mur plein ou cloison : deux difficultés différentes

Sur une cloison en plaques de plâtre, une scie à guichet suffit pour découper l’ouverture, puis la boîte se fixe par des pattes à serrage. L’opération prend quelques minutes. Sur un mur plein (béton, brique pleine, pierre), il faut carotter ou buriner. Les travaux sont nettement plus compliqués et poussiéreux.

Dans les deux cas, la boîte doit rester parfaitement de niveau. Une boîte de travers se voit immédiatement une fois la plaque clipsée, et le défaut ne se corrige plus sans tout reprendre. Prenez le temps de contrôler à la règle et au niveau avant de sceller.

Dernier point : le tirage des fils doit être pensé avant de refermer. Si la gaine passe dans une cloison, prévoyez un chemin continu depuis le tableau ou depuis la boîte de dérivation la plus proche, sans angle serré.

Types de pose : encastrée, saillie ou en sol

Le choix du type de pose dépend surtout de l’état de vos murs et du rendu esthétique recherché. La pose encastrée reste la plus répandue dans les logements : la prise est dissimulée dans l’épaisseur du mur, seule la plaque affleure. Elle exige de creuser une réservation pour loger une boîte d’encastrement d’au moins 40 mm de profondeur, ce qui complique le travail sur mur plein en béton ou en pierre.

La pose en saillie consiste à fixer la prise directement en surface, sans percer la maçonnerie. C’est la solution la plus simple pour un débutant, idéale en rénovation, dans un garage ou sur une cloison fragile. Le câblage chemine alors sous goulotte ou sous conduit apparent, ce qui reste visible mais se corrige facilement.

La solution multiposte pour aller plus vite

Si vous devez équiper plusieurs points sur le même mur, la solution multiposte s’avère la plus efficace : un seul bloc regroupe plusieurs prises côte à côte à partir d’une même alimentation. Le raccordement se fait en quatre étapes simples, sans multiplier les boîtes ni les saignées.

Pour un îlot central de cuisine ou une pièce sans mur disponible, il existe des prises de sol avec trappe ou des blocs à fixer sur le plan de travail. Ces modèles demandent une étanchéité renforcée et un repérage précis avant le perçage, mais ils évitent de tirer des câbles sur plusieurs mètres.

Comprendre et raccorder les fils : phase, neutre, terre

Chaque prise de courant repose sur trois fils obligatoires, identifiables par leur gaine. Le fil neutre est toujours bleu, le fil de terre est jaune et vert, et la phase adopte une autre couleur (rouge, noir, marron), jamais le bleu ni le jaune-vert. Cette distinction évite toute confusion au moment du branchement.

Côté raccordement, chaque fil rejoint sa borne dédiée : le neutre sur la borne bleue, la terre sur la borne verte, la phase sur la borne rouge. Avant de les insérer, dénudez chaque conducteur sur 12 mm : une longueur suffisante pour un bon contact, sans laisser de cuivre à nu une fois la prise vissée.

Ces fils doivent être adaptés au circuit : une section de 1,5 mm² minimum pour un circuit protégé par un disjoncteur 16 A, et 2,5 mm² minimum pour un 20 A. Un fil sous-dimensionné chauffe, ce qui reste la principale cause d’incident sur une prise mal raccordée.

Normes NF C 15-100 et distances de sécurité à respecter

La norme NF C 15-100 encadre l’ensemble des installations électriques domestiques. Elle fixe notamment le nombre maximal de prises par circuit selon le calibre du disjoncteur qui le protège. Un circuit protégé par un disjoncteur 16 A ne doit pas dépasser 8 prises de courant. Au-delà, il faut passer sur un disjoncteur 20 A, limité à 12 prises maximum.

Le respect de ces seuils évite la surcharge et garantit la protection des occupants. Si vous ajoutez une prise sur un circuit existant, comptez d’abord celles déjà raccordées avant de repiquer une ligne supplémentaire.

Distances et hauteurs à respecter

La norme impose aussi des distances de sécurité entre les prises et certains points d’eau ou de chaleur. Dans une salle de bain, une prise doit être installée à au moins 60 cm de la baignoire ou du bac à douche. Dans une cuisine, elle se positionne à au moins 5 cm du plan de travail et du bord de l’évier.

Côté hauteur, une prise standard se pose généralement entre 8 cm et 1,30 m du sol. Pour une prise destinée à un lave-linge ou un réfrigérateur, on privilégie une hauteur d’environ 1,10 m pour rester accessible.

Points de vigilance pour une installation conforme

Trois éléments sont systématiquement contrôlés lors d’une vérification :

• Section des fils : 1,5 mm² pour un circuit 16 A, 2,5 mm² pour un 20 A.
• Prise de terre : obligatoire dans toutes les pièces, y compris les pièces humides.
• Protection différentielle : disjoncteur 30 mA en tête de circuit.

Ces règles s’appliquent à toute nouvelle installation comme à une modification sur un circuit existant.
